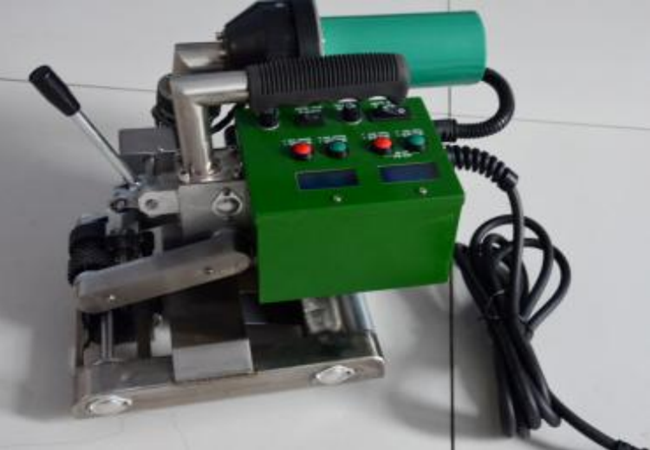

首先焊接機(jī)操作前需預(yù)熱 3-5 分鐘或者溫度刻度計旁邊的指示燈亮綠燈后就可以操作了，加熱的時候要把壓輥升起來，以防溫度過高燙壞壓輥。一般 0.3mm-0.5mm 溫度控制在 300 度以下，速度在4個檔就可以。0.5-1.0 溫度在 350-400 度就可以，1.0 以上溫度在 400 以上，焊接過程中焊接機(jī)的速度在開始的時候要高于 4 個檔，因?yàn)轭A(yù)熱的過程中溫度持續(xù)增加這時候焊接的時候一定要快，走出 1-2 米后把溫度控制在 4 個檔左右，調(diào)節(jié)速度可根據(jù)焊接完的壓花調(diào)節(jié)溫度和速度，如壓花不明顯可增加先溫度或者降低下速度。0.3mm 最難焊接，越薄越難焊接。

1.速度一般剛開始速度稍微快一點(diǎn)，后續(xù)慢一點(diǎn)，對于太薄的土工膜剛開始速度太慢 焊機(jī)溫度很高 防止融化土工膜 造成漏洞。

2.T 字口的焊接處一般用擠壓焊槍比較多，回料的不好進(jìn)行焊接。T”型焊接的時候要把焊接的地方把角的空余雜角剪掉重疊焊接。

3.如果是 LDPE 的，沒法用熱楔焊接，一撕就開。只能用熱風(fēng)原理的自動焊接機(jī)（不是熱風(fēng)焊槍）。
