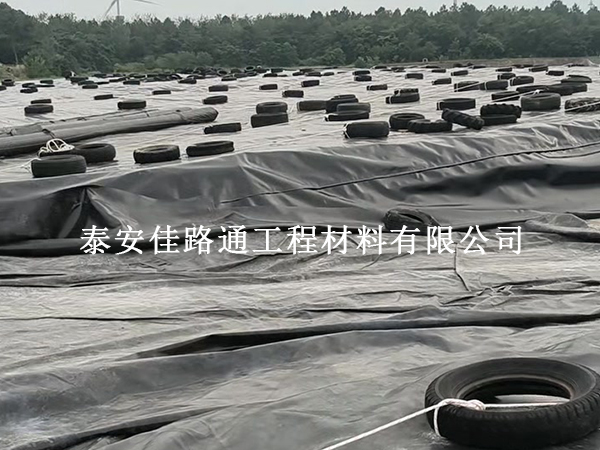

垃圾填埋場的防滲系統(tǒng)能不能扛住幾十年，核心就看那層HDPE防滲膜。但同樣的膜，有的工地用了五十年還穩(wěn)，有的不到十年就出問題。GRI國際土工材料研究所和國內(nèi)多項工程實(shí)踐已經(jīng)給出了答案：防滲膜的壽命不是一個固定值，而是由一系列因素共同決定的。
紫外線照射是頭號殺手
HDPE防滲膜的主要成分是高密度聚乙烯，長期暴露在陽光下，紫外線會打斷分子鏈，導(dǎo)致材料逐漸變脆、開裂。即便添加了抗紫外線劑和炭黑（通常占總量約3%），也只能延緩而非阻止這一過程。露天未加保護(hù)的膜材，壽命可能縮短至10至15年；而埋于地下或有覆蓋層遮蔽的膜材，使用壽命可達(dá)50年以上。
結(jié)論：能不露天就別露天，封場時至少覆蓋50公分土層。
溫度波動直接影響膜材性能
高溫環(huán)境下，HDPE膜會軟化、拉伸性能增強(qiáng)，鋪設(shè)時若張力過大，冷卻后收縮就會起皺甚至開裂。低溫環(huán)境下，膜材韌性下降、脆性上升，裁剪和彎折時極易產(chǎn)生微裂紋，焊接也需要更高溫度才能保證質(zhì)量。施工時選擇早晚低溫時段作業(yè)、嚴(yán)控鋪設(shè)張力，是延長壽命的基本操作。
滲濾液的化學(xué)侵蝕不可忽視
填埋場中垃圾分解產(chǎn)生的滲濾液成分復(fù)雜，含有酸堿、有機(jī)物、重金屬離子等。這些物質(zhì)會與膜材發(fā)生緩慢的化學(xué)作用，加速氧化降解。清水條件下HDPE膜可工作40至50年，污水條件下則縮短至30至40年。滲濾液濃度越高、接觸時間越長，膜材性能衰退越快。
施工質(zhì)量決定壽命下限
據(jù)行業(yè)調(diào)研，部分填埋場因選用劣質(zhì)再生膜、鋪設(shè)不規(guī)范，HDPE膜平均漏洞密度高達(dá)28個/萬平方米。接縫焊接是最關(guān)鍵的環(huán)節(jié)——雙軌熱熔焊接形成的氣密腔是后期檢測的依據(jù)，單軌焊接氣密性遠(yuǎn)不如雙軌。焊接前基面必須干燥無塵，焊縫兩側(cè)要擦凈，溫度和行進(jìn)速度必須匹配，否則虛焊、漏焊在所難免。
地基沉降與應(yīng)力集中是隱形威脅
垃圾堆體持續(xù)填埋會產(chǎn)生不均勻沉降，導(dǎo)致膜材局部受力過大、過度拉伸，最終撕裂。已填埋區(qū)域壓實(shí)度不足時，沉降更為顯著。設(shè)計時必須預(yù)留足夠的伸縮量（一般取單卷長度的4%左右），并確保基底平整、無尖銳雜物，避免應(yīng)力集中。
原材料等級是壽命的天花板
優(yōu)質(zhì)原生樹脂生產(chǎn)的HDPE膜，配合約2%炭黑和適量抗氧化劑，理論使用年限可達(dá)50至70年，GRI研究甚至指出優(yōu)質(zhì)土工膜預(yù)期壽命可達(dá)200年。但炭黑和添加劑比例過高會降低聚乙烯本身的穩(wěn)定性，材料選擇必須在配方比例上取得平衡。同等條件下，膜材越厚，壽命越長。
寫在最后：防滲膜的壽命從來不是買回來就定了的事。材料選對只是起點(diǎn)，施工規(guī)范、環(huán)境適配、封場保護(hù)、長期監(jiān)測，每一環(huán)都在給壽命加分或減分。把這些因素控制住，填埋場的防滲屏障才能真正守住底線。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
