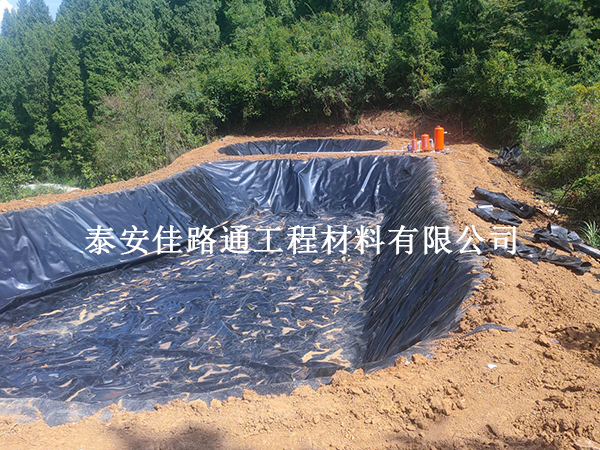

防滲膜的搭接質(zhì)量，直接決定蓄水池能不能守住每一滴水。搭接不到位，焊縫就是整個防滲體系最脆弱的環(huán)節(jié)。那么，目前蓄水池防滲膜常用的搭接方式有哪些？各自適用什么場景？
一、熱熔焊接搭接：大面積施工的首選
熱熔焊接是蓄水池防滲膜搭接中最主流、最可靠的方式，尤其適合長直焊縫的大面積施工。
具體操作：將上下兩層防滲膜重疊搭接，重疊寬度一般在十厘米至十五厘米之間，用雙軌熱熔焊機沿搭接區(qū)勻速行走。焊機通過加熱使兩層膜材邊緣熔化融合，中間形成一條空腔通道，焊縫完成后可通過向空腔充氣來檢測密封性。
焊接溫度通?？刂圃诙俣當z氏度至二百八十攝氏度之間，溫度過低融合不充分，過高則材料碳化變脆。每天開工前建議先做試焊，取試件進行剝離測試，確認參數(shù)合格后再大面積施工。
焊縫處上層膜材邊緣應打磨成傾角，以提高焊接質(zhì)量。搭接時應采用丁字交錯形式，嚴禁十字搭接，避免應力集中導致開裂。
二、擠壓焊接搭接：修補與節(jié)點的利器
擠壓焊接也叫手持式熱楔焊接，主要用于T形接頭、修補區(qū)域、不規(guī)則部位以及焊縫的局部加強。
操作方式：用手持焊槍將專用焊條材料熔化后填充在接縫處，使其與母材充分熔合。這種方式對操作人員技術(shù)要求較高，但靈活性強，能處理熱熔焊機無法覆蓋的復雜節(jié)點。
修補焊縫或切除皺紋部分時，重疊寬度不應小于十厘米，確保修補區(qū)域強度達標。
三、膠粘搭接：僅限邊角的輔助手段
膠粘法是用專用防滲膜膠涂在搭接面上，再用膠輪滾壓或踩踏使其粘合。搭接寬度一般在十五厘米至三十厘米之間。
但需要明確：膠粘法接縫強度僅為防滲膜母材強度的四成左右，且膠粘劑在五攝氏度以下即會大幅降低粘合力，長期浸泡在水中還會出現(xiàn)縫隙擴大、失去防滲效果的問題。
因此，膠粘法只適用于邊角銜接或與水泥墻面等剛性結(jié)構(gòu)的連接處，大面積施工嚴禁使用。
四、平接法與疊接法：傳統(tǒng)搭接的兩種形式
這是搭接法中最基礎(chǔ)的兩種形式，操作簡單，不需專用焊接設(shè)備。
平接法：兩幅膜材沿幅寬邊相互搭接，由進水端壓向排水端，搭接寬度約十厘米，搭接縫用膠帶紙粘貼密封。
疊接法：兩幅膜材上下重疊鋪設(shè)，重疊寬度同樣在十厘米左右，操作比平接法更省材料，但多用膜材約百分之三至百分之十。
這兩種方式多見于小型水渠或臨時工程，蓄水池等對防滲要求較高的場景中，仍以熱熔焊接為主。
五、兩布一膜搭接：雨水收集池的標配方案
兩布一膜是目前雨水收集池和PP模塊蓄水池最主流的防滲搭接方案：中間一層HDPE防滲膜，上下各鋪一層土工布作為保護層。
施工順序為：基坑驗收合格后，先鋪底層土工布，再鋪防滲膜并完成熱焊接搭接，最后鋪上層土工布，回填覆蓋。
這種方式的核心優(yōu)勢在于：土工布保護防滲膜不被碎石和模塊邊角刺穿，熱焊接處強度可達母材的八成，密封可靠且基本免維護。搭接寬度不小于十厘米，建議預留十二厘米至十五厘米，焊接完成后必須做閉水試驗驗證。
寫在最后
蓄水池防滲膜的搭接方式?jīng)]有萬能選項，關(guān)鍵在于場景匹配：大面積長直焊縫選熱熔焊接，復雜節(jié)點用擠壓焊接，邊角銜接可輔以膠粘，臨時小工程可用平接或疊接。無論哪種方式，搭接寬度足夠、焊縫檢測合格、避免十字搭接，這三條底線不能破。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
