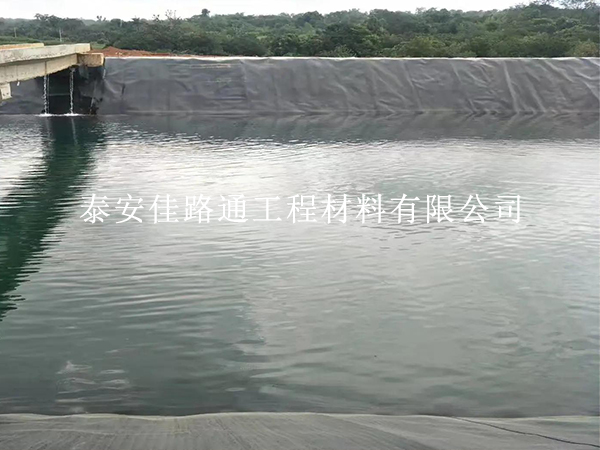

蓄水池防滲膜的焊接質(zhì)量是防滲效果的核心保障，焊縫出現(xiàn)哪怕 1mm 的縫隙，都可能導(dǎo)致蓄水滲漏。想要實(shí)現(xiàn) “無(wú)縫焊接”，這 6 個(gè)技巧必須精準(zhǔn)把控，從設(shè)備調(diào)試到質(zhì)量檢測(cè)全程不留隱患！
一、焊接前準(zhǔn)備：細(xì)節(jié)決定基礎(chǔ)質(zhì)量
膜材接縫預(yù)處理
焊接前需清理膜材接縫處 50cm 范圍內(nèi)的泥土、油污、水分，用干抹布擦拭干凈，確保表面干燥（含水率≤5%）。若膜材邊緣有毛刺或褶皺，用美工刀修平，避免因邊緣不整導(dǎo)致焊接不密。
關(guān)鍵標(biāo)準(zhǔn)：接縫處膜材必須平整對(duì)齊，搭接寬度嚴(yán)格控制在 10-15cm（誤差≤±1cm），用記號(hào)筆在膜面標(biāo)注搭接線，確保焊接時(shí)不偏離。
焊接環(huán)境把控
風(fēng)力≥5 級(jí)時(shí)需搭建防風(fēng)棚（高度≥2m），避免風(fēng)力影響焊接機(jī)行走穩(wěn)定性；空氣濕度＞85% 或雨天禁止焊接，防止水汽進(jìn)入焊縫形成氣泡；膜面溫度低于 5℃時(shí)，需用熱風(fēng)槍預(yù)熱至 15-20℃，提升膜材熱熔流動(dòng)性。
二、設(shè)備調(diào)試：參數(shù)精準(zhǔn)是關(guān)鍵
雙軌熱熔焊接機(jī)調(diào)試
根據(jù)膜材厚度設(shè)定核心參數(shù)：
0.8-1.0mm 膜材：溫度 300-320℃，行走速度 1.2-1.5m/min，壓力 0.3-0.4MPa
1.0-1.5mm 膜材：溫度 320-350℃，行走速度 0.8-1.2m/min，壓力 0.4-0.5MPa
調(diào)試后需在廢膜上試焊（長(zhǎng)度≥50cm），觀察焊縫是否有均勻熔漿擠出（兩側(cè)各 2-3mm），無(wú)氣泡、無(wú)焦糊即為參數(shù)合格。
擠壓焊接機(jī)調(diào)試
適用于邊角、修補(bǔ)等特殊部位，參數(shù)設(shè)定：
焊條溫度 280-320℃，擠出速度與行走速度匹配（約 0.8m/min）
焊槍嘴與膜面距離保持 3-5mm，角度 45°，確保焊條均勻熔合到膜材表面。
三、不同部位焊接技巧：針對(duì)性操作保質(zhì)量
平面直線焊接
焊接機(jī)沿搭接線勻速行走，操作人員需緊盯焊縫熔漿狀態(tài)，發(fā)現(xiàn)熔漿過(guò)少（＜1mm）需立即停機(jī)調(diào)高溫度；熔漿過(guò)多且有焦糊味，需降低溫度或放慢速度。每焊接 10 米，用記號(hào)筆標(biāo)注焊段編號(hào)，便于后期追溯。
邊坡與拐角焊接
邊坡焊接需 “由下而上” 進(jìn)行，焊接機(jī)行走時(shí)保持與邊坡坡度一致，必要時(shí)搭建臨時(shí)操作平臺(tái)。拐角處（圓弧半徑≥50cm）需改用擠壓焊接機(jī)，先焊內(nèi)側(cè)圓弧縫（寬度 5cm），再焊外側(cè)補(bǔ)強(qiáng)縫（寬度 10cm），確保拐角處無(wú)虛焊。
管道穿膜焊接
管道周邊膜材裁剪成 “喇叭口” 狀，先沿管道外壁做環(huán)形焊接（寬度≥5cm），確保膜材與管道緊密貼合；再裁剪一塊直徑比管道大 30cm 的圓形補(bǔ)強(qiáng)膜，覆蓋接縫后做二次環(huán)形焊接（寬度≥8cm），形成雙重密封。
四、焊接過(guò)程控制：實(shí)時(shí)監(jiān)控防缺陷
焊縫跟蹤檢查
焊接時(shí)安排專人在后方實(shí)時(shí)檢查，發(fā)現(xiàn)以下問(wèn)題立即停機(jī)處理：
焊縫偏移（偏離搭接線＞2cm）：需切除重焊，避免搭接不足
氣泡（直徑＞3mm）：用記號(hào)筆標(biāo)記，后期用擠壓焊補(bǔ)焊
斷焊（長(zhǎng)度＞5cm）：查明原因（如膜材雜質(zhì)、溫度不足）后，重新焊接整段。
接縫重疊處理
多幅膜材接縫交叉處，需先焊橫向縫，再焊縱向縫，交叉點(diǎn)預(yù)留 5cm 不焊，待主縫焊完后用擠壓焊補(bǔ)焊成 “T” 型，避免交叉處應(yīng)力集中開裂。
五、質(zhì)量檢測(cè)：三重檢驗(yàn)無(wú)死角
目視檢測(cè)
所有焊縫需逐段檢查，合格標(biāo)準(zhǔn)：表面平整連續(xù)，熔漿均勻，無(wú)漏焊、焦糊、氣泡，焊縫邊緣無(wú)翹起。不合格焊縫需立即標(biāo)記，24 小時(shí)內(nèi)完成修補(bǔ)。
真空檢測(cè)
采用真空檢測(cè)儀對(duì)雙軌焊縫 100% 檢測(cè)：真空罩覆蓋焊縫，抽氣至 25-30kPa，保壓 30 秒，若壓力表無(wú)下降且無(wú)氣泡產(chǎn)生即為合格。重點(diǎn)檢測(cè)拐角、管道周邊等易漏部位，每處檢測(cè)范圍需覆蓋焊縫及兩側(cè)各 5cm 膜材。
剝離試驗(yàn)
每 1000㎡隨機(jī)抽取 3 處焊縫做剝離試驗(yàn)：裁剪 5cm 寬樣條，用拉力計(jì)以 50mm/min 速度拉伸，若焊縫在膜材母材斷裂前分離（即 “界面破壞”），說(shuō)明焊接質(zhì)量不合格，需加倍取樣檢測(cè)并整改。
六、焊接后保護(hù)：避免二次損傷
焊縫冷卻保護(hù)
焊接完成后需自然冷卻 30 分鐘以上，禁止人員踩踏或放置重物。冷卻過(guò)程中若發(fā)現(xiàn)焊縫收縮開裂（多因溫度過(guò)高），需用擠壓焊補(bǔ)焊。
臨時(shí)固定措施
焊縫冷卻后，用 U 型釘（間距 50cm）在焊縫兩側(cè)固定，防止膜材移位導(dǎo)致焊縫受力。U 型釘需釘入地基≥10cm，釘帽與膜材緊密貼合。
蓄水池防滲膜無(wú)縫焊接的核心是 “參數(shù)精準(zhǔn)、操作規(guī)范、檢測(cè)嚴(yán)格”。從前期準(zhǔn)備到后期檢測(cè)，每個(gè)環(huán)節(jié)都按標(biāo)準(zhǔn)執(zhí)行，才能讓焊縫強(qiáng)度≥母材強(qiáng)度的 80%，真正實(shí)現(xiàn) “滴水不漏”。施工中遇到焊接難題，歡迎在評(píng)論區(qū)留言交流解決方案！
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場(chǎng)光面土工膜
