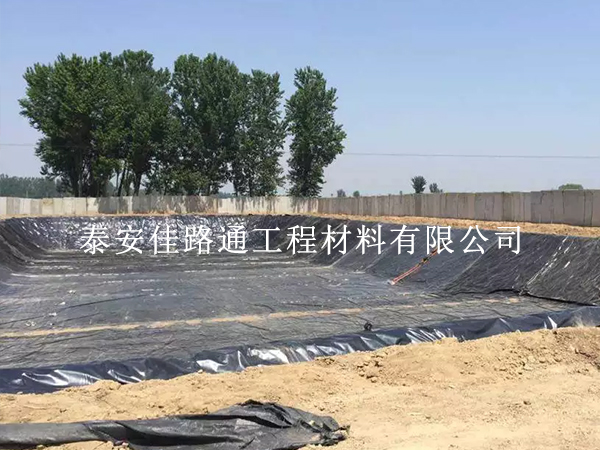

在沼氣池的建設(shè)和維護(hù)過(guò)程中，防滲膜的焊接是確保其防滲性能和使用壽命的關(guān)鍵環(huán)節(jié)。尤其在新舊膜的焊接過(guò)程中，由于新舊膜在材料特性、老化程度等方面存在差異，需要采用不同的焊接技巧來(lái)確保焊接質(zhì)量和密封性能。本文將為您詳細(xì)介紹沼氣池防滲膜新舊膜的焊接技巧，幫助您更好地完成施工任務(wù)。
一、新舊膜焊接前的準(zhǔn)備工作
無(wú)論是新膜還是舊膜，在焊接前都需要做好充分的準(zhǔn)備工作。首先，要確保焊接表面的清潔與干燥，徹底清除膜面上的灰塵、油污、水分等雜質(zhì)，避免這些雜質(zhì)影響焊接效果。對(duì)于舊膜，還需要仔細(xì)檢查其老化程度和破損情況，如有必要，先對(duì)舊膜進(jìn)行修復(fù)和處理，確保其能夠與新膜良好地焊接在一起。
二、新膜焊接技巧
新膜焊接時(shí)，通常采用雙軌熱熔自動(dòng)爬行熱合機(jī)進(jìn)行焊接。在操作過(guò)程中，要根據(jù)膜材的特性和環(huán)境條件，合理調(diào)整焊接參數(shù)。一般來(lái)說(shuō)，預(yù)熱溫度可設(shè)置在400℃左右，作業(yè)溫度控制在350～450℃之間，行走速度調(diào)整在2～4擋，雙焊縫寬度選用2×10mm，搭接寬度不小于10cm。焊接時(shí)，要確保焊接表面平整，無(wú)褶皺和氣泡，焊接過(guò)程中保持勻速行走，避免出現(xiàn)虛焊、漏焊等現(xiàn)象。此外，新膜焊接時(shí)要注意膜材的鋪設(shè)方向，盡量避免在陽(yáng)光直射或高溫環(huán)境下進(jìn)行焊接，以防止膜材過(guò)早老化或變形。
三、舊膜焊接技巧
舊膜由于經(jīng)過(guò)了一定時(shí)間的使用和老化，其物理性能和化學(xué)性質(zhì)可能發(fā)生了變化，因此在焊接時(shí)需要采取一些特殊的技巧。首先，對(duì)于老化程度較輕的舊膜，可以先用砂紙或鋼絲刷對(duì)焊接部位進(jìn)行打磨，使其表面粗糙度增加，有利于與新膜的結(jié)合。然后，根據(jù)舊膜的實(shí)際狀況，適當(dāng)降低焊接溫度和行走速度，避免因溫度過(guò)高或速度過(guò)快導(dǎo)致舊膜熔化不均勻或焊接不牢。對(duì)于破損較為嚴(yán)重的舊膜，可在破損部位先鋪設(shè)一層相同材質(zhì)的補(bǔ)丁膜，再進(jìn)行焊接，以增強(qiáng)其密封性和強(qiáng)度。在焊接舊膜時(shí)，還要注意觀察焊縫的成型情況，如有必要，可進(jìn)行多次焊接，確保焊縫的質(zhì)量和可靠性。
四、新舊膜焊接的注意事項(xiàng)
在新舊膜焊接過(guò)程中，除了上述的焊接技巧外，還有一些注意事項(xiàng)需要遵守。首先，要確保焊接設(shè)備的正常運(yùn)行，定期對(duì)熱合機(jī)等設(shè)備進(jìn)行維護(hù)和保養(yǎng)，檢查其加熱元件、壓力系統(tǒng)等是否正常工作。其次，在焊接過(guò)程中，要避免新舊膜之間存在過(guò)大的張力或松弛，保持膜材的平整和緊繃，以確保焊接后的整體效果。此外，焊接完成后，要及時(shí)對(duì)焊縫進(jìn)行檢查和檢測(cè)，可采用目測(cè)、氣壓檢測(cè)、水壓檢測(cè)等方法，檢查焊縫是否存在漏焊、虛焊、焊穿等問(wèn)題，如有發(fā)現(xiàn)，應(yīng)及時(shí)進(jìn)行補(bǔ)焊和修復(fù)。最后，要注意施工環(huán)境的選擇，盡量避免在雨天、大風(fēng)、低溫等惡劣天氣條件下進(jìn)行焊接作業(yè)，以保證焊接質(zhì)量和施工安全。
五、總結(jié)
沼氣池防滲膜新舊膜的焊接是一項(xiàng)技術(shù)性較強(qiáng)的工作，需要根據(jù)新舊膜的不同特點(diǎn)和實(shí)際情況，靈活運(yùn)用焊接技巧和方法。通過(guò)做好焊接前的準(zhǔn)備工作，合理調(diào)整焊接參數(shù)，采取針對(duì)性的焊接措施，并注意施工過(guò)程中的各項(xiàng)細(xì)節(jié)，可以有效提高新舊膜焊接的質(zhì)量和密封性能，從而確保沼氣池的防滲效果和長(zhǎng)期穩(wěn)定運(yùn)行。希望本文所介紹的焊接技巧和注意事項(xiàng)能夠?qū)δ谡託獬胤罎B膜施工中有所幫助，為您的工程順利進(jìn)行提供有力支持。
魚(yú)蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場(chǎng)光面土工膜
